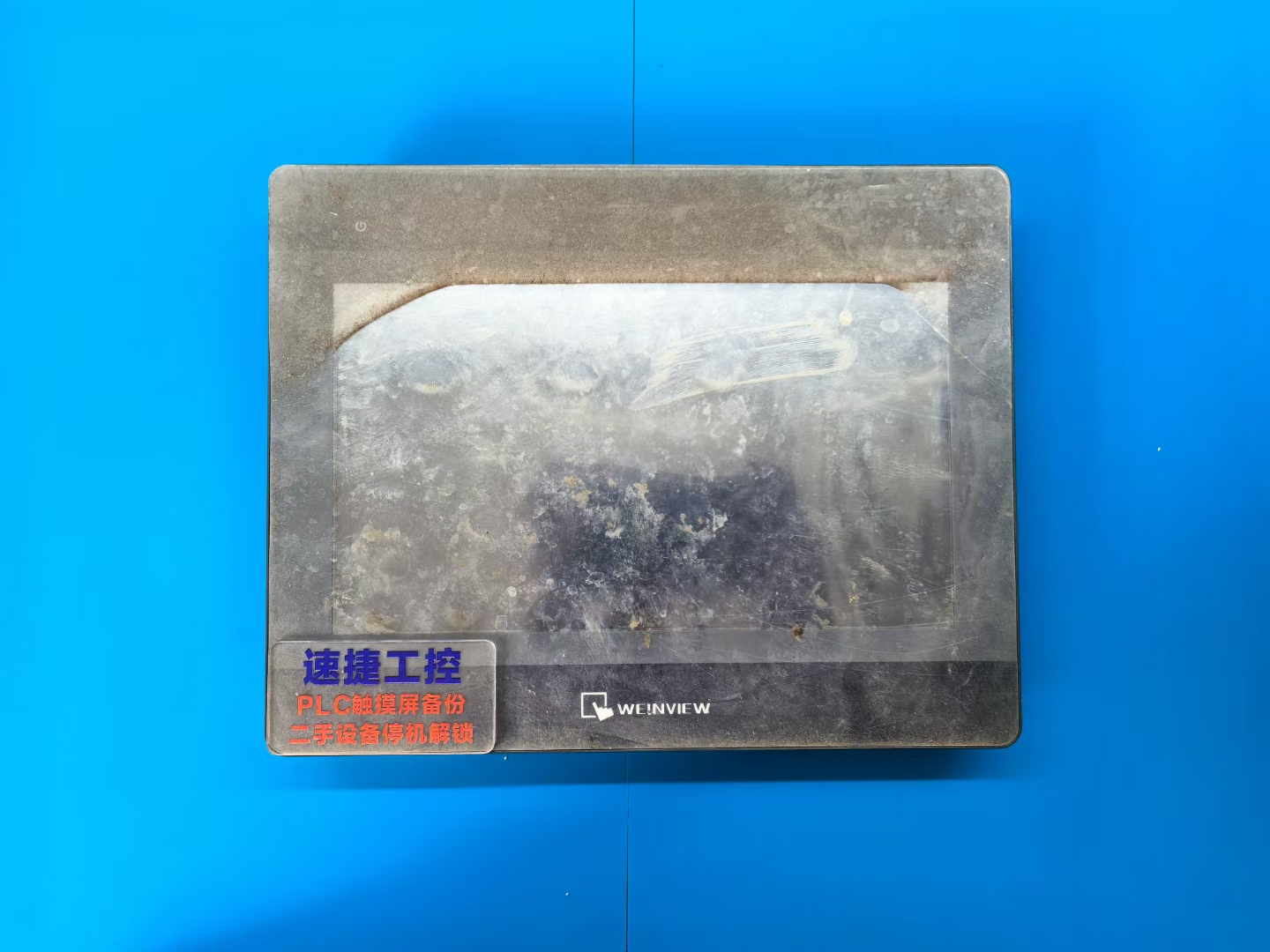

在工业自动化领域，威纶通触摸屏和三菱PLC都是非常常见且重要的设备。威纶通触摸屏以其直观的操作界面和丰富的功能，为操作人员提供了便捷的人机交互方式；而三菱PLC则凭借其强大的逻辑控制能力和可靠性，广泛应用于各种自动化控制系统中。将威纶通触摸屏与三菱PLC进行通信连接，能够实现数据的实时显示、参数的设置以及设备的远程控制等功能，大大提高自动化系统的效率和灵活性。本文将详细介绍威纶通触摸屏与三菱PLC通信的方法和步骤。
威纶通触摸屏与三菱PLC之间的通信方式主要有串口通信和以太网通信两种。串口通信是一种传统的通信方式，具有成本低、连接简单等优点，但通信速度相对较慢，适用于对通信速率要求不高的场合。以太网通信则具有通信速度快、稳定性好、可实现远程通信等优点，是现代工业自动化系统中较为常用的通信方式。
在进行串口通信之前，需要先将威纶通触摸屏和三菱PLC通过串口线进行连接。一般来说，威纶通触摸屏和三菱PLC都提供了RS232或RS485串口接口，根据设备的接口类型选择合适的串口线进行连接。连接时要注意串口的引脚定义，确保连接正确，避免因连接错误导致设备损坏。
1. 打开威纶通触摸屏的编程软件，创建一个新的项目。
2. 在项目设置中，选择“通信设置”选项。
3. 在通信设置界面中，选择串口通信方式，并设置相应的串口参数，如波特率、数据位、停止位、校验位等。这些参数需要与三菱PLC的串口参数设置一致，以确保通信的正常进行。
4. 设置好串口参数后，选择与三菱PLC对应的设备型号。威纶通触摸屏的编程软件中通常提供了多种三菱PLC的设备型号供选择，根据实际使用的三菱PLC型号进行选择。
5. 完成上述设置后，保存项目设置。
1. 打开三菱PLC的编程软件，如GX Works2等。
2. 在软件中找到PLC的参数设置选项，进入串口通信参数设置界面。
3. 设置与威纶通触摸屏相同的串口参数，包括波特率、数据位、停止位、校验位等。
4. 保存PLC的参数设置，并将程序下载到PLC中。
以太网通信需要使用网线将威纶通触摸屏和三菱PLC连接到同一个局域网中。确保网络连接正常，设备能够获取到有效的IP地址。
1. 打开威纶通触摸屏的编程软件，创建或打开一个项目。
2. 进入项目设置中的“通信设置”选项。
3. 选择以太网通信方式，并设置触摸屏的IP地址、子网掩码和网关等网络参数。这些参数需要与局域网的网络环境相匹配。
4. 设置与三菱PLC通信的端口号，一般默认使用5002端口，但也可以根据实际需求进行修改。
5. 选择与三菱PLC对应的设备型号，并设置PLC的IP地址。确保PLC的IP地址与触摸屏设置的PLC IP地址一致。
6. 保存项目设置。
1. 打开三菱PLC的编程软件，进入PLC的参数设置界面。
2. 找到以太网通信参数设置选项，设置PLC的IP地址、子网掩码和网关等网络参数，与威纶通触摸屏所在的网络环境一致。
3. 设置以太网通信的端口号，与威纶通触摸屏设置的端口号相同。
4. 保存PLC的参数设置，并将程序下载到PLC中。
完成通信设置后，需要进行通信测试和调试，以确保威纶通触摸屏和三菱PLC之间能够正常通信。
1. 在威纶通触摸屏的编程软件中，使用“在线模拟”功能，模拟触摸屏的运行状态。
2. 在模拟界面中，尝试读取和写入三菱PLC中的数据，观察是否能够正常显示和修改数据。
3. 如果通信正常，将程序下载到实际的威纶通触摸屏中，再次进行通信测试，确保在实际设备上也能正常通信。
如果在通信测试过程中出现问题，需要根据错误提示进行调试和优化。常见的问题包括通信参数设置不正确、网络连接不稳定、设备IP地址冲突等。可以逐一排查这些问题，调整相应的设置，直到通信恢复正常。
1. 在进行通信设置和调试时，要确保设备的电源稳定，避免因电源波动导致设备损坏或通信中断。
2. 严格按照设备的说明书和操作指南进行操作，避免因误操作导致设备故障。
3. 在设置网络参数时，要注意IP地址的唯一性，避免出现IP地址冲突的情况。
4. 定期对设备进行维护和检查，确保通信线路和设备的正常运行。
威纶通触摸屏与三菱PLC的通信是工业自动化系统中常见的应用场景。通过串口通信或以太网通信方式，可以实现两者之间的数据交互和控制。在进行通信设置时，需要仔细设置通信参数，确保硬件连接正确，并进行充分的通信测试和调试。同时，要注意设备的维护和保养，以保证通信的稳定性和可靠性。希望本文的介绍能够对大家在实际应用中有所帮助。
